COMPONENTES DEL PC: LA TARJETA GRÁFICA

COMPONENTES DEL PC: LA TARJETA GRÁFICA
En la siguiente práctica se trabaja el componente TARJETA GRÁFICA en profundidad.
EJERCICIO 1
Buscar información sobre el componente: TARJETA GRÁFICA

tarjeta gráfica es una tarjeta de expansión o un circuito integrado (chip), de la placa base del ordenador, que se encarga de procesar los datos provenientes de la unidad central de procesamiento (CPU) y transformarlos en información comprensible y representable en el dispositivo de salida (por ejemplo: monitor, televisor o proyector).


¿Qué es, y qué función realiza la tarjeta gráfica de un equipo microinformático.
La tarjeta de vídeo es un dispositivo electrónico que se encarga de regular y determinar la forma en cómo se mostraran las imágenes y texto que se observa en el monitor de la computadora. Son las que envían señal a nuestro monitor, televisor o proyector. La calidad de la tarjeta de video en una computadora influye sobre todo a la hora de jugar, editar vídeo o 3D


La señal de vídeo se transmite desde la tarjeta gráfica al monitor a través de un cable. Busca información de los siguientes tipos de conectores: SVGA, DVI, HDMI, DP, Mini-DP.

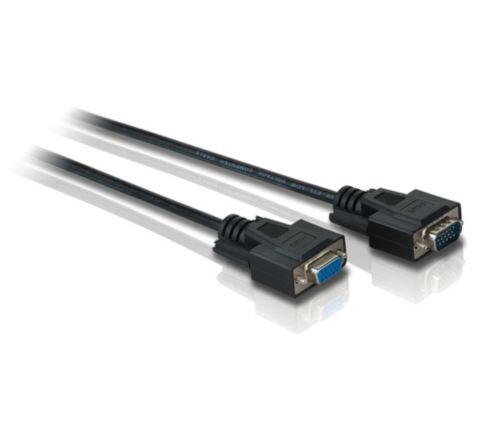

Cable SVGA , de alta calidad optimizado para video de alta calidad






Conector DVI La Digital Visual Interface (DVI) o “Interfaz Visual Digital” es una interfaz de video diseñada para obtener la máxima calidad de visualización posible en pantallas digitales, tales como los monitores con pantalla de cristal líquido (LCD) de pantalla plana y los proyectores digitales.


HDMI permite el uso de vídeo digital de alta definición, así como audio digital multicanal en un único cable.



DisplayPort (DP) es un formato de conexión de computadora. Tan solo hay un televisor con DisplayPort,  Tiene la capacidad de una resolución de 3,840x2,160 pixeles a 60 cuadros por segundo, si tienes al menos DisplayPort 1.2 y una función de Cadena de Transporte Múltiple (Multi-Stream Transport).




El puerto Mini DisplayPort (también abreviado como MiniDP o mDP) es una versión reducida de la interfaz digital de audio y video DisplayPort.




Las tarjetas gráficas pueden estar integradas en el conjunto "placa base / procesador", o bien, pueden ser externas. ¿Qué significa cada una de estas opciones? ¿Cuál te parece la mejor para un ordenador de una oficina? Y qué crees que será la opción más conveniente para un ordenador de una persona que le guste jugar a juegos 3D?
Las tarjetas gráficas pueden incorporar memoria RAM. Cómo se llama este tipo de memoria? Buscar un modelo de la GTX 1060 e indica el tipo de memoria y su cantidad.
Algunos microprocesadores de Intel incorporan un procesador gráfico. Búsqueda por Internet el procesador gráfico integrado de cada uno de los siguientes modelos: Intel® Core ™ i3-4160 Processor y Intel® Xeon® Processor X3430.
Las tarjetas gráficas externas se conectan a la placa base a través de una interfaz (slot) que puede ser de diferentes tipos. Buscar información de los siguientes slots, y di cuál es el más utilizado actualmente: PCI, AGP, PCI Express x16.
Algunas placas bases soportan trabajar con dos tarjetas gráficas en paralelo. Actualmente hay al menos dos tecnologías que especifican este modo de trabajo. Buscar información en Internet sobre: ​​SLI y CrossFire.
Hasta hace pocos años, las tarjetas gráficas recibían su alimentación (corriente eléctrica) a través del puerto de conexión (slot). Hoy en día, algunas tarjetas necesitan ser alimentadas a través de un (o más) conectores directos desde la fuente de alimentación. Si nuestra fuente de alimentación no dispone de este conector, podemos buscar un adaptador. Busca en Internet el nombre de este adaptador, como el utilizaríamos, y qué precio orientativo tiene.
¿Qué es la configuración multi-monitor? Sabes qué combinación de teclas te permite acceder a esta función en Windows?
¿Qué quiere decir que utilizamos una configuración multi-monitor en espejo (duplicar pantalla)?
¿Qué quiere decir que utilizamos una configuración multi-monitor en escritorio extendido (ampliar pantalla)?
¿Qué es la resolución de pantalla? Si instalamos un sistema operativo y los iconos se ven más grandes de lo normal, ¿qué crees que significa? Como lo resolverías?
Busca información del modelo de procesamiento CUDA de nVidia.
EJERCICIO 2
Auditoría del sistema de gráficos a través de CPU-Z.
A través del software CPU-Z (o uno similar), indica las siguientes características de tu ordenador.
Mira en la pestaña (CPU) e indica el nombre del procesador de tu PC, y búsqueda en Internet si tiene procesador gráfico integrado.
Mira en la pestaña "Gráficos". Se puede seleccionar más de un dispositivo gráfico? ¿Qué? Indica si es integrado o externo, y la memoria VRAM que tiene.

EJERCICIO 3
Controlador del dispositivo de vídeo en Windows.
Ir al Administrador de Dispositivos de Windows, e indica el modelo de Adaptador de Pantalla instalado. Si hay más de uno, indica todos los que haya.
A través de las propiedades del dispositivo que has visto en el apartado anterior, indica a qué slot se encuentra conectada la tarjeta de vídeo.
A través de las propiedades del dispositivo indica también el proveedor del controlador (driver) y la fecha del mismo.
Búsqueda en Internet si encuentras un controlador para este dispositivo que sea más actual. Descárgatelo y la intentaremos instalar. Haz capturas de pantalla del proceso para documentar a tu blog posteriormente.
Publicado por Nicolás Quesada

discos duros

DISCO DUROS
Buscar información sobre el componente: UNIDADES DE DISCO DURO (ALMACENAMIENTO)


EJERCICIO 1

Responde a las siguientes preguntas, utilizando las fuentes de Internet que creas convenientes. Por favor, añade al final de cada respuesta la dirección de la página o páginas que hayas utilizado como fuente de información, o bien el nombre del documento (libro, apuntes) que hayas utilizado.

¿Qué es un disco duro? ¿Cuál es su función principal?
El disco duro o rígido es el dispositivo electrónico donde se almacena toda la información que se procesa en la computadora incluyendo el sistema operativo y las aplicaciones.
La función principal de cualquier disco duro es almacenar la información del PC cuando no se encuentra conectado a la corriente eléctrica.

Describe el tipo de conector IDE. Anota algún inconveniente.
Integrated Development Environment. En este contexto nos referimos a un conjunto de programas que usan una interfaz unica para todos ellos.



El único inconveniente de este tipo de tecnología es que acumula el calor interno del PC y poca tranferencia
Describe el tipo de conector SATA. Anota alguna ventaja de este hacia los conectores de tipo IDE.
Serial ATA o Sata lo cual significa (“Adjunto de Tecnología Avanzada de serie”), el cual realiza una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento,es

Los cables SATA tien dos tipos  de cables de datos, uno con ficha curvada y otra plana, pero con el mismo tipo de conector y funcionan de la misma manera igualmente los conectores en “L”.

Ventajas

•  El SATA cuenta con unas grandes velocidades de transmisión según sus generaciones las cuales se dividen en SATA I,II ,III y según como esta especificado en la siguiente imagen.
•


¿Qué significa que un dispositivo está marcado como MASTER (principal) o como SLAVE (esclavo)? Como se configura esta opción?
MAESTRO (MASTER)

PARA CONECTAR EN MAESTRO EL MISMO MANUAL DEL DISCO NOS INDICA QUE EL JUMPER DEBE IR COLOCADO EN LOS PINES 7 Y 8, ASÍ COMO SE MUESTRA EN LA IMAGEN YO SIMULE EL PIN CON EL RECUADRO ROJO

ESCLAVO (ESCLAVO)

DEBO COMENTAR CON TODOS LOS DISCOS Y LECTORAS SON DIFERENTES, ESTE MODELO INDICA QUE PARA PASAR A ESCLAVO EL DISCO DURO NO DEBES PONER EL JUMPER.

¿Qué nos indica el símbolo "24x" en una unidad de almacenamiento óptica? ¿Cuál es la velocidad (en KBytes por segundo) de lectura de esta unidad?
Las velocidades de giro que soportan son 24X, 32X, 48X, 52X y hasta 56X, siendo 52X la que actualmente se utiliza a mayor escala.


¿Qué es la tecnología LighScribe?

La tecnología LightScribe combina unidades grabadoras, discos diseñados especialmente para ser impresos en su superficie y un software que permite grabar e imprimir diseños con calidad de serigrafía.

Con la tecnología LightScribe la etiqueta es el propio disco y así nos podemos olvidar de las etiquetas para personalizar todos nuestros archivos digitales, álbumes de fotos, etc.

¿Qué es la tecnología SMART de un disco duro? Para qué nos puede servir?

S.M.A.R.T. por sus siglas en inglés de Self Monitoring Analysis and Reporting Technology, se define como un sistema de detección temprana de fallos en el disco duro. Esta información es de mucho valor,

Read more at: https://www.vichaunter.org/informatica/que-es-el-smart-en-los-discos-duros

deberemos fijarnos para un diagnóstico serían los siguientes:

 Sectores reasignados: nos indicará la cantidad de sectores defectuosos que se han marcado como tal, y que han sido sustituídos con los sectores de reserva. Una vez estén todos reasignados el disco empezará a degradarse hasta que nos dé el aviso grave.

Temperatura del disco: dependiendo del fabricante, estará diseñado para trabajar a unas temperaturas, y este sensor nos ayudará a saber si lo mantenemos dentro del unbral de funcionamiento para evitar posibles errores o fallos.

Velocidad de lectura de datos: Si notamos que la velocidad de lectura del disco ha disminuído sobre pruebas anteriores, puede ser un síntoma de que está empezando a fallar.

 Altura de vuelo del cabezal: a pesar de lo curioso de este dato, cuando los análisis nos indican una reducción de la altura de vuelo, puede pasar lo mismo que con los aviones, que termine estrellándose y deteriorando los platos.

ECC o Error Correcting Code y el contador de errores: este dato nos indicará la cantidad de errores de la unidad, que posiblemente se vayan corrigiendo gracias a la configuración de hardware, pero posiblemente en dispositivos que ya marcan un elevado número nos esté indicando fin de la vida.

Read more at: https://www.vichaunter.org/informatica/que-es-el-smart-en-los-discos-duros
Qué diferencia principal hay entre un disco duro mecánico y un disco duro de estado sólido, aparte del precio?

EJERCICIO 2

Análisis visual de los dispositivos de almacenamiento. Coge un Disco Duro y una CD / DVD del aula.

Qué conector de datos utiliza el disco duro?

Qué conector de datos utiliza la unidad CD o DVD? Está conectado con el mismo cable que el disco duro, o un diferente?

Has encontrado jumper para identificar si trabajan como MASTER o SLAVE? Si es que sí, qué configuración tiene cada dispositivo? Haz una foto para el blog!

Completa la tabla con los datos que puedas extraer de la etiqueta del disco duro.

DISCO DURO
fabricante                                   . Seagate
modelo                                       .
Factor de forma                         .  3.5 Pulgadas
capacidad                                   . 500 Gbytes
Velocidad de rotación                . 7200.10
Interfaz (tipo de conector)         . sata
buffer

EJERCICIO 3

Auditoría a través software: AIDA64

Descarga e instala el software AIDA64 Extreme para averiguar los datos de las unidades de almacenamiento del equipo de prácticas. Sigue las siguientes instrucciones,

Responde o completa las cuestiones, y captura una imagen con tu móvil (o haciendo captura de pantalla) para poder documentar después la nueva entrada en el blog.

1. ¿Cuántos dispositivos te muestra la opción "Almacenamiento"?

2. Identifica el disco duro y la unidad de almacenamiento y anota el código de la descripción del dispositivo. Si Haun unidad lectora de tarjetas, anota-hotambé.

3. Completa las siguientes tablas con los datos del disco duro, y de la unidad óptica (CD o DVD) si hay.
DISCO DURO
fabricante
familia
Factor de forma
capacidad
Velocidad de rotación
Interfaz (tipo deConector)
buffer
UNIDAD ÓPTICA
fabricante
Tipo de dispositivo
interfaz
Velocidad de lectura CD-ROM
Velocidad de lectura DVD
Velocidad de escritura CD-R
4. ¿Qué significan los siguiente atributos que puedes encontrar en la sección "Almacenamiento -> SMART".
Raw Read
error Rate
Reallocated
sector Count
Seek Time
performance
5. Has encontrado ningún atributo con un error o alerta? Si la respuesta es afirmativa, indica qué atributo es, su significado, y qué error o advertencia aparece. Haz una captura de pantalla y adjuntarla.

objetivos y desarrollo de la practica

1- quina es la función  principal de la memoria RAM de un equipo microinformático.
  Es la memoria de un dispositivo electrónico creado para poder almacenar información de manera    temporal y aleatorio esta información se pierde al apagar el PC .Se recomienda guarda los trabajos realizados




2-La palabra RAM es un acrónica .que palabras dan origen a la palabra RAM.

RAM (Randon Acces Memory) , memoria de acceso aleatorio .

3-cual es la capacida de la memoria RAM ? En que se mide ?
es el numero de informacion que puede contenber una memoria,y se mide en( MB)

4-Que se anchura de banda, o tasa de transferencia, de una memoria RAM conviene que sea elevada o baja?
El ancho de banda o velocidad de la memoria RAM es la cantidad de informacion maxima para leer o escribir

5-Que es la tecnologia Dual Channel?
Dual Channel (Doble canal) esta tecnologia permite el incremento del rendimiento (Memoria) ,acceso simultaneo de 2 modulos distintos de memoria.


6-Que es la tecnologia Tri Channel ? que procesadores lo utilizan?
    Tecnología Tri Channel,los datos se distribuyen entre los modulos alternativos , triplicando el ancho de banda de memoria disponible para la misma cantidad de datos , es exclusiva para nuevos procesadores: Core i7,Core i9 y procesadores 6 nucleos, Chipset x58

7-Que es la latencia CAS ? conviene que sea baja o elevada?
   CAS es un acrónimo para Column Address Strobe o Column Address Select.( direccion de columna Strobeo direccion de columna seleccionada) Se refiere a la posición de la columna de memoria física en una matriz (constituida por columnas y filas) de condensadores usados en módulos de memoria dinámica de acceso aleatorio (DRAM). Así, la latencia CAS (CL) es el tiempo (en número de ciclos de reloj) que transcurre entre que el controlador de memoria envía una petición para leer una posición de memoria y el momento en que los datos son enviados a los pines de salida del módulo . (baja)

8- Qué es la tecnología ECC?

Acrónimo: Detección y corrección de errores. Memoria RAM
9- Qué es la tecnología Buffered RAM/ Registered RAM? ...qué tipo de equipos suelen utilizarlo?
   Es usado frecuentemente en servidores que poseen circuitos integrados que se encargan de repetir señales de control y direcciones :señales del reloj son reconstruidas con ayuda de PLL, ubicado en el mismo modulo ,las señales de datos se conectan de la ,misma forma que los nodulos no registrados ; de manera directa ,memoria y el controlador permitiendo el manejo de grandes cantidades de memoria RAM .Esta placa es compatible con memorias DDR 800mhz / 667mhz / 533mhz / 333 mhz/ 266 mhz
10-compramos una memoria para el PC de sobremesa y los codigos de la etiqueta son los siguientes:
                                                KVR667D2N5/1G
                                      1GBPC2-5300 CL5 250 PIN DIMM
K (KINSTON)-667 (VELOCIDAD)-D2  (DDR2 tec)-N (MODULO DIMM)-5 (LATENCIA ,cas)-1G (1GIagbyte)

Gigabyte

CPU

EXERCICI 1

Cerca informació a través d’Internet per tal de respondre les següents qüestions teòriques relacionades amb el component que estem estudiant.

1. Quina funció fa la CPU (o microprocesador)?                                                                                 las funciones principales del procesador o CPU es enviar y recibe señales de control ,direcciones de memoria y datos de lugar a otro del ordenador a través BUS (puertas E/S las cuales conectan a la memoria y chipset de apoyo al bus, los datos entre y salen hasta la CPU
2. Un microprocessador està format per transistors, i en principi, a major nombre de transistors, més capacitat de càlcul tindrà el microprocessador. Cerca informació sobre la Llei de Moore, i digues si en termes generals, aquesta llei encara està vigent.                                                                                                                                                                                     Gordon E. Moore ya forma parte de la historia de los ordenadores por dos razones muy diferentes. Como uno de los fundadores de Intel es una figura clave en el desarrollo de los procesadores y en la evolución de los PCs, a lo largo de su historia.
   Pero su principal aportación al hardware de los ordenadores es su mítica Ley de Moore. El 19 de abril de 1965, Moore afirmó que el número de transistores de un microprocesador se duplicaría cada año. Una ley que se ha cumplido casi a la perfección durante los últimos 51 años. (:::SI:::) la ley esta vigente hasta ahora ,La revista científica Nature afirma que el próximo mes de marzo la Ley de Moore morirá de forma oficial, para siempre. ¿Porque? .........Como más transistores introduzcas es un espacio menor, más calor generan. Los expertos afirman que, a partir de los 14 nm, ya resulta muy complicado seguir el ritmo de duplicación de transistores, porque no se puede disipar el calor correctamente.¿Y cómo van a fijar sus objetivos los fabricantes de chips a partir de ahora? Según Nature, ya no se prioriza el aumento de transistores, sino las aplicaciones. Según el tipo de programas y aplicaciones que se vayan a usar, se diseñarán CPUs adaptadas a su arquitectura, para sacarles el máximo provecho.
   Otro factor decisivo en la muerte de la Ley de Moore es el coste. Reducir un solo nanómetro el proceso de fabricación de un chip puede costar cientos de millones de dólares
3. Què es el Front-Side-BUS (FSB) del processador?                                                                            Es el tipo de BUS (FSB) usado como bus principal en algunos de los  antiguos microprocesadores para comunicarse con el circuito integrado o chipset. Ese bus incluye señales de datos, direcciones y control, así como señales de reloj que sincronizan su funcionamiento El Intel QuickPath Interconnect ("QuickPath", "QPI")^1 2 3 es una conexión punto a punto con el procesador desarrollado por Intel para competir con HYPER TRANSPORT. Antes de revelar su nombre, Intel lo mencionaba como Common System Interface o "CSI" . Los primeros desarrollos fueron conocidos como YAP (Yet Another Protocol) y YAP+.
4. Què és la memòria caché d’un microprocessador?                                                                          La memoria cache del procesador  se encarga de acelerar las lecturas y escrituras que necesita el micro del sistema de memoria para conseguir así que todas tus aplicaciones funcionen más rápido.
5. Què son els nivells (levels) de caché?                                                                                                 En el caso de los microprocesadores, estos integran de 1 a 3 tipos de memoria cache denominadas L1, L2 y L3 .                                                                                                              _Memoria L1 se encuentra dentro del procesador es mas eficiente por su cercanía al microprocesador,funcionan a la misma velocidad esta memoria tiene a su ves 2 subdivisiones ,                                                                                                                               -L1 DC : se encarga de almacenar datos usados frecuentemente y cuando sea necesario volver a utilizarlos inmediatamente,                                                                                                -L2 IC :se encarga de almacenar instruciones usadas frecuentemente  y cuando sea necesario volver a utilizarlas.                                                                                                                         _Memoria L2 : esta memoria se encontraba en tarjetas de memoria para ser insertada en una ranura especial de la tarjeta principal (Motherboard).Actualmente la memoria L2 viene integrada en el microprocesador pueden contar con una capacidad de almacenamiento cache 8MB, 9MB Y 12 MB                                                                                                                       _Memoria L3 : En  este nivel de memoria se agiliza el acceso a datos que no fueron localizados en L1,L2 si no se encuentran datos en ninguna de las 3,se accederá a buscarlo en la memoria RAM
6. Què és la velocitat interna del microprocessador? En quines unitats s’especifica en les CPU actuals?                                                                                                                                             Es una variable se refiere al máximo numero de procesos por segundo que es capaz de realizar el microprocesador . Su unidad de medida es el Hertz actualmente se utilizan MegaHerts y el GigaHerts (GHz) debido a la gran capacidad que pueden desarrollar.
7. En termes generals, la velocitat interna de la CPU indica el rendiment del microprocessador. Com pots explicar que un processador Pentium 4 a 3.0GHz sigui més lent (globalment) que un processador Core2Duo a 2.4GHz?                                            Pentium 4 a 3 son estructuras de bajo nivel                                                                                 La frecuencia  Core Duo de nivel alto, se mide en gigahercios (GHz), o miles de millones de ciclos por segundo.
8. Què és el multiplicador de CPU? Per a què serveix? El computador , tiene un multplicador  CPU(o multiplicador de reloj o relacion Bus/Nucleo) mide la relación entre el reloj y la Cpu o el reloj externo.Una CPU con un multiplicador interno de 10x tendra entonces 10 ciclos internos
9. Què és la densitat d’integració (o tecnologia de fabricació)? Com es mesura?                        El esfuerzo de la industria electrónica en la miniaturización de sus equipos se ha visto compensado ampliamente con el descubrimiento de los circuitos integrados, en los que se ha conseguido construir miles de componentes dentro de la misma cápsula,                    _SSI : es la escala de integración mas pequeñas de todas, y comprende a todos aquellos integrados compuestos por menos de 10 compuertas.                                                            _MSI : esta escala comprende a todos aquellos integrados cuyos números de puertas oscilan entre 10 y 100 compuertas.                                                                                                _LSI : esta escala comprende a todos aquellos integrados con mas de 100 puertas lógicas.  _VLSI : de 1000 a 10000 puertas de circuitos integrados._LGLSI : tecnología de circuitos integrados que utiliza mas de un millón de transistores  -GHZ SE MIDE EN NANOMETROS


EXERCICI 2:

Descarrega i instal·la (a l’ordinador facilitat per a la pràctica) el software CPUID CPU-Z per obtenir més dades sobre el microprocessador.

1. Especifica el fabricant i el model de microprocessador.                                                         ASUSTek COMPUTER INC. Modelo - H81M-K.
2. Especifica també el Code Name.                                                                                              Haswell .
3. Quin socket (package) et marca CPU-Z?                                                                                    Socket 1150 LGA.
4. Quina tecnologia de fabricació?                                                                                                  22nm
5. Quina alimentació està rebent la CPU? Si augmenta aquest valor, el ventilador de la CPU haurà de girar a més velocitat o a menys? Per què? Se le llama fuente de poder o de alimentación (PSU en inglés) al dispositivo que se encarga de transformar la corriente alterna de la línea eléctrica comercial que se recibe en los domicilios  en corriente continua o directa que reciben el CPU en esta tecnologia 22nm si el votaje esta en 0.727 la velocidad de trabajo esta 798.10 MHZ, p0ero si le damos mas carga de trabajo el voltaje aumenta a 0.961 la velocidad aumenta997.10 HMZ ,a mas trabajo mas rapides

6. Busca els jocs d’instruccions de la CPU. Què vol dir un joc d’instruccions?                         Un conjunto de instrucciones o repertorio de instrucciones, juego de instrucciones o ISA (del inglés Instruction Set Architecture, Arquitectura del Conjunto de Instrucciones) es una especificación que detalla las instrucciones que una CPU de un ordenador puede entender y ejecutar, o el conjunto de todos los comandos implementados por un diseño particular de una CPU. El término describe los aspectos del procesador generalmente visibles a un programador, incluyendo los tipos de datos nativos, las instrucciones, los registros, la arquitectura de memoria y las interrupciones, entre otros aspectos.
   Existe principalmente de 3 tipos: CISC (Complex Instruction Set Computer), RISC (Reduced Instruction Set Computer) y SISC (Specific Instruction Set Computer).
   Los procesadores de los microcontroladores PIC son de tipo RISC.
   La arquitectura del conjunto de instrucciones (ISA) se emplea a veces para distinguir este conjunto de características de la microarquitectura, que son los elementos y técnicas que se emplean para implementar el conjunto de instrucciones. Entre estos elementos se encuentras las microinstrucciones y los sistemas de caché.                                                                                                                                                                                                   Se denomina instrucción en INFORMÁTICA al conjunto de datos insertados en una secuencia estructurada o específica que el procesador interpreta y ejecuta.
7. Especifica la velocitat de la CPU. Què significa aquest valor?  el valor CPU 3.10GHZ  y significa que en 1 segundo ocurren 3 mil millonesde respuesta en  1 segundo GHZ.
8. Quants nuclis (cores) té aquesta CPU?                                                                                      CORES  4 nucleos

EXERCICI 3

Visita la pàgina https://www.cpubenchmark.net/ i troba la teva CPU. Quina valoració té?                                                                                                                               passmark 6447-- Rank 403 ----CPU Value 19.25

PLACA BASE

1 Buscar información sobre el componente: PLACA BASE

Buscar información a través de Internet con el fin de responder a las siguientes cuestiones teóricas relacionadas con el componente que estamos estudiando.

a.     ¿Cuál es la función principal de la placa base de un equipo microinformático.

La placa base tienen la función de alojar todos los circuitos ,que se conectan a las demás partes de la computadora.procesador,la memoria, los buses de expansión y demás dispositivos

b.     ¿Qué componentes se conectan a la placa base?

1-Elementos en la placa base son :chipset,(juego de chips principales de la placa base).
2-Zócalo para el procesador(socket).
3-Zócalos para la memoria DRAM.
4-conectores  de alimentación,panel de la carcasa y altavoz.
5-Ranuras de expansion.

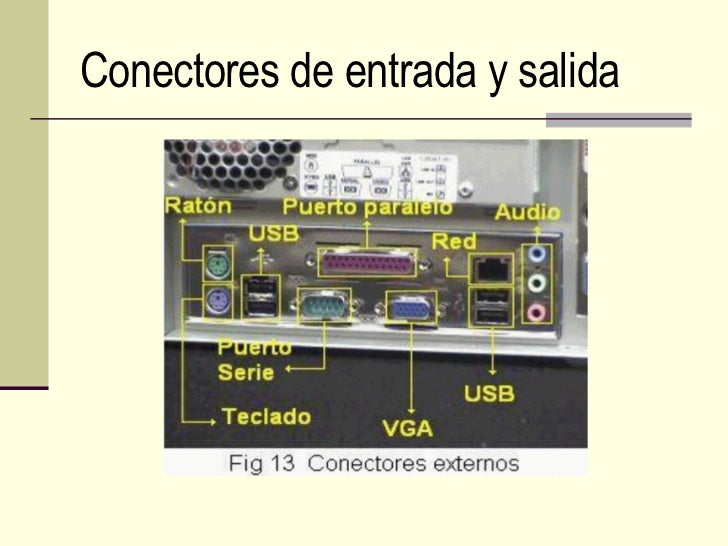

6-Conector del teclado,raton ,puertos,series,paralelos,USB ,video y audio.
7-Reloj y ROM-BIOS-CMOS.
8-Jumpers (puentes).
Conectores de unidades de disco duro IDE(desuso) y SATA.
9-Controladora de sonido.
10-Controladora de red local.
11-Pila(guardar la configurasion al apagar el ordenador).
12-Controladora grafica.
13-Controladora de Fire Wire en algunos modelos.
14-Controladora  serie SCSI.

c.      De qué componente recibe alimentación la placa base? ¿Qué tipo de corriente es: corriente alterna o corriente continua?

Se encuentra el chipset, que sirve como centro de conexión entre el procesador, la memoria RAM, los buses de expansión y otros dispositivos.La fuente de alimentacion convierte la tensión alterna de la red eléctrica 220 voltios y 50 hercios, en corriente continua de 5 V, -5 V 12 V,-12 V y 3.3 Voltios estas tensiones continuas son utilizadas por el resto de los componentes del ordenador.

d.  Anota algunos factores de forma de las placas base actuales de equipos microinformáticos.

factor AT Empleado por IBM, 12 Pulgadas (305mm)ancho, 11-13 pulgadas de profundo,BABY-AT mas barato que AT.
ATX fue presentado en 1995. standar y popular
 e.     ¿Cuál es el tamaño (medida en centímetros) de una placa base ATX?

      Una placa ATX tiene un tamaño de 305 mm x 244 mm

f.       Anota algunos factores de forma de las placas base de equipos servidores (búsqueda del acrónimo SSI

g.     ¿Cuál es el tamaño (medida en centímetros) de una placa base multiprocesador del tipo SSI CEB?

Name	Form factor (width × depth)
Compact Electronics Bay (CEB)	12 × 10.5 in (305 × 267 mm)
Enterprise Electronics Bay (EEB)	12 × 13 in (305 × 330 mm)
Midrange Electronics Bay (MEB)	16.2 × 13 in (411 × 330 mm)

h.     ¿Qué nos indica que si placa base incorpora tecnología Dual BIOS? ¿Qué ventajas tiene esta tecnología?

Dual Bios incorpora 2 chips de Bios 1 funciona como principal 2 funciona como bios Backup, configurada con la version de fabrica

Ventajas .tiene una Bios de reserva

y.       ¿Qué es el chipset de una placa?

Es un conjunto de procesadores situados en la placa base para que funcionen como uno solo cada uno tiene una mision especifica en el equipo informático

j.       ¿Qué elementos comunica el Puente Norte (Northbridge)?

se sitúa en el corazón de la placa base y por situarse en la parte superior  de la placa

k.      ¿Qué elementos comunica el Puente Sur (Southbridge)?

es un circuito integrado que esta a cargo de coordinar los diferentes dispositivos de entrada y de salida de baja velocidad dentro de la tarjeta madre

l.       ¿Qué significan las siguientes tecnologías o especificaciones que podemos encontrar en la caja cuando vamos a comprar una placa base?

                 y.     Hyper-Threading Technology

 es una marca registrada de la empresa Intel para promover la implementan de la tecnología ''Multithreading Simultáneo'', también conocido como SMT. Permite a los programas preparados para ejecutar múltiples Hilos

                 ii.     Jumperfree

la placa madre no requiere de algun jumper para resetear el procesador

                iii.     UEFI BIOS

Altualmente los pc disponen de bios y uefi. se trata de dos interfaces de fimware que son inpresindible para los ordenadores

                iv.     CashFree BIOS

 herramienta de recuperacion automatica que permite restaurar los ficheros de BIOS

                y.         dual BIOS
                           2 Bios en la misma placa

2.     Analizar visualmente y obtener datos del componente

Desconectar del suministro eléctrico del ordenador facilitado por la práctica, y abre la tapa de la caja de manera que puedas visualizar la placa base.Trate de responder las siguientes preguntas a partir de la información que puedas observar, y buscando a través de Internet.

a.     Anota el fabricante y modelo de la placa base.

Asus H81M-K

b.     Puedes averiguar cuál es el factor de forma de esta placa base?¿Cuál es?

c.      Anota el fabricante de la BIOS.

ASUS

d.     ¿Qué tipo de procesadores admite esta placa base? Especifícanos el socket.

Soporta: Core i7/i5/i3 de Socket 1150, Memoria: DDR3 1600/1333/1066 MHz, 16 GB Max, Integrado: Audio HD, Red, USB 3.0 y SATA 3.0, Micro-ATX, Ptos: 1xPCIEx16, 2xPCIEX1

e.     Cuántos puertos USB incorpora la placa base, en total? Qué tipo hay? ¿Dónde se encuentran?

      Tiene incorporado 4 usb---dos de 2.0 dos 3.0

en la parte posterior

f.    Este modelo de placa base incorpora tarjeta de sonido? Si la incorpora, especifica los conectores que ves.

g.   Este modelo de placa base incorpora tarjeta de red? Si la incorpora, especifica el nombre del conector que ves.

3.     Auditar mediante software: CPU-Z

Descarga e instala (en el ordenador facilidad para la práctica) el software CPUID CPU-Z para obtener más datos sobre el componente que estamos estudiando.Comprueba mientras respondes si las respuestas coinciden con las de la tarea número 2. Deberían ser iguales o muy similares!

a.     Especifica el fabricante y el modelo de la placa base.

Intel inside Core i5-4440CPU@3,10GHz

b.   Especifica el fabricante del Chipset de la placa base, y el modelo.Especifica también el modelo de Puente Norte (Northbridge) y Puente Sur (Southbridge) si los encuentras,puente sur intel H81

  intel Corei5 44440-haswell modelo C  Rev.C2

c.      Especifica el fabricante de la BIOS de la placa.

American Megatrends Inc.

d.     Anota la versión de la BIOS, así como la fecha de actualización de esta BIOS.

version-1002
08/12/2014

e.     ¿Qué tipo de interfaz gráfica (conector) tiene esta placa base?

INTEOL(R)HD GRAFICS 4600 Tecnologia 22nm revicion 6

4
                      . Actualización de BIOS   Paso 1: Averigüe qué versión de la BIOS que tiene

Lo primero que tendrá que hacer es averiguar qué versión de la BIOS que tiene. Esto se hace mediante la ejecución de una aplicación llamada msinfo32.

Para encontrar esta aplicación en Windows XP, Vista o 7:

1. Haga clic en Inicio
2. Haga clic en Ejecutar
3. Escriba msinfo32 y pulse Intro

Para encontrar esta aplicación en Windows 8:

1. Oprima la tecla de Windows + D para ir al escritorio
2. Oprima la tecla de Windows + X para abrir el menú de Expertos
3. Haga clic en Ejecutar
4. Escriba msinfo32 y pulse Intro

Después de su lanzamiento, vaya a Resumen del sistema y debería ver la versión y la fecha de la BIOS del ordenador.

Paso 2: Descarga la última BIOS

El siguiente paso es visitar la página web del fabricante del equipo para ver si hay cualquier actualización de la BIOS del ordenador. Es importante que encontrar el más adecuado desde el BIOS será diferente para cada modelo. Afortunadamente, si se descarga el equivocado, el software de instalación es lo suficientemente inteligente para saber que y no instalar

Paso 3: Actualización de todo el hardware que es parte de su equipo

Una vez que haya descargado la actualización, asegúrese de leer las instrucciones antes de que realmente lo instala. Por lo general, sería en el sitio web o puede haber un archivo README que viene con la instalación. Por lo general, le dará una lista de lo que está siendo actualizado, así como cualquier preparación que necesita para tomar. Si usted encuentra que es necesario actualizar los controladores, es probable que tenga que ir a un par de sitios web para ver si hay alguna. Esto puede ser un poco difícil si uno no suele hacer esto y es posible que se cansan en el pensamiento de la descarga de las actualizaciones equivocadas. Una opción que tienes está utilizando software como . Lo que hace este software es que encuentra los controladores más recientes para su hardware. Se quita el estrés de hacerlo por su cuenta y que puede hacer un mejor trabajo que Windows Update.

Paso 4: Instalar la actualización del BIOS

Una vez que tenga su hardware actualizado, a continuación, puede actualizar el BIOS del equipo. Si todo está bien, que acaba de lanzar simplemente la actualización que ha descargado y la aplicación hará el resto. actualización del BIOS feliz!

                        www.asus.com/es/Motherboards/H81MK/HelpDesk_Download/

Durante esta práctica, has buscado la versión de la BIOS instalada en el ordenador. Buscar a través de Internet si hay actualizaciones más reciente del BIOS, e indica el blog el procedimiento para descargarla y actualizarla.
